Теплообменник в палатку для зимней рыбалки

Как правильно выбрать теплообменник для палатки

Отправляясь зимой на рыбалку многие заядлые рыболовы берут с собой палатку, чтоб защитить себя от мороза и снега. Но в лютые морозы или в регионах с очень холодными зимами такое убежище не сможет оградить от всех привратностей погоды. Именно в этом случае понадобиться дополнительный обогрев, а теплообменник для палатки будет просто жизненно необходим.

Общие характеристики и принцип работы

Защитить себя от морозов, пронизывающего ветра, мороза и снега рыболовы могут при помощи палаток. Более опытные знают, что двусхлойные имеют лучшие характеристики, нежели однослойные. Двухслойная создает эффект термоса, тепло в ней сохраниться дольше. При сильных холодах в палатках дополнительно устанавливают обогрев, для этого чаще всего используют газовые горелки. Моделей таких аппаратов очень много, почти все не оснащены системой удаления продуктов сгорания из палатки.

Теплообменник для палатки нужен именно для того, чтоб вывести все продукты сгорания и при этом сохранить уже имеющуюся температуру внутри. Применение теплообменника обезопасит жизнь рыболова и поможет ему согреться в любую стужу.

Принцип работы агрегата:

• горелка под теплообменником нагревает конструкцию;
• через трубку поступает воздух, он там нагревается и попадает в палатку;
• продукты сгорания выводятся через дымоход, вывод которого идет за палатку.

Все достаточно просто, вся конструкция и принцип действия напоминают жаротрубный теплообменник для твердотопливных котлов. Работа теплообменника идентична, в итоге в палатке оказывается сухое тепло, которое согреет комфортно и надолго при минимальном расходе горючего.

Особенности выбора

Теплообменник для палатки можно выбрать в магазине, продают его в отделах с туристическим снаряжением или в крупной сети рыболовных принадлежностей. Перед покупкой желательно предварительно проконсультироваться с более опытными товарищами, рыболовы с опытом точно владеют более подробной информацией про это изделие. Если же таких знакомых нет, тогда стоит обратиться за помощью в интернет, на форумах рыболовы обсуждают многое снаряжение и теплообменник не исключение.

Самыми популярными являются:

• спиртовые горелки;
• газовые обогреватели;
• бензиновые устройства.

Но кроме покупных моделей есть и самодельные, сложного в изготовлении нет ничего, минимальных навыков работы с железом будет вполне достаточно.

Изготовление системы своими руками

Сделать теплообменник своими руками будет намного дешевле, да и особых сложностей при изготовлении нет. Это лишь на первый взгляд кажется, что все устроено сложно. Многие умельцы делают теплообменники на дому, при этом их характеристики порой значительно выше производственных. Кроме этого, собственное производство позволяет внести некоторые собственные новшества, сделать теплообменник определенной формы.

Виды самодельных агрегатов

Самоделкины в наше время сооружают разнообразные виды теплообменников, но среди всех популярностью пользуются такие:

• на твердом топливе, но порой это затрудняет сам процесс рыбалки. Возле такого агрегата надо постоянно дежурить, а еще необходимо иметь запас дров, в темное время суток добыть их проблематично.
• Газовый теплообменник считается более выгодным, его использование имеет большое количество преимуществ, среди которых компактность и большая безопасность.

Второй вариант проще в изготовлении, почти все составляющие можно приобрести и просто соединить между собой с небольшой доработкой.

Важные производственные моменты

Изготовление теплообменника для палатки своими руками с нуля необходимо сооружать по принципу жаротрубных моделей. Для этого берут пару листов металла прямоугольной формы, в них необходимо вырезать несколько отверстий для установки теплообменных трубок. Сложного в этом процессе нет ничего, для некоторых станет проблемой приваривание трубок к листам с двух сторон.

Далее работа ведется над четырьмя следующими составляющими, в верхней части делают отверстие под дымоход, при этом важным моментом будет его быстрое извлечение из изделия. Крышку приваривают к теплообменнику, далее фиксируют стенки. Можно сказать, что теплообменник готов, осталось соорудить ножки. Желательно чтоб они складывались, но тут уже каждому свое.

Стоит понимать, что нижняя часть не будет сплошной, именно в этой части устанавливают трубки, через которые пламя и жар проникают в теплообменник и согревают в нем воздух.

Работа с электрической частью

Чтоб теплообменник оправдал возложенные надежды необходимо оборудовать его хорошим вентилятором. Лучше всего для этого подойдет кулер с компьютера, диаметра 120 мм будет вполне достаточно. Используют их из отличных пропускных характеристик и минимального шума.

К теплообменнику его крепят так:

• к задней части системы прикручивают крепеж;
• далее размешают вентилятор;
• следующим шагом станет припаивание длинных проводков.

Проводки подключают к аккумулятору и можно запускать систему и испробовать теплообменник. Предварительно надо вывести дымоход и установить его на теплообменнике.

Покупка изделия из магазина

Данное новшество для обогрева палатки в зимний период уже запущенно в массовое производство. В торговой сети можно найти очень много разнообразных моделей, некоторые выпускают небольшими лимитированными партиями, процветают небольшие мастерские, которые в основном работают под заказ.

При обрести теплообменник можно несколькими способами:

• через интернет-магазин;
• в отделах с туристическим снаряжением;
• заказать непосредственно у мастера.

Желательно выбирать такой способ приобретения, когда вы сможете посмотреть и потрогать изделие, а покупать кота в мешке не стоит.

Обзор популярных теплообменников

Среди множества представленных моделей легко растеряться, наши советы могут стать небольшим ориентиром в этом деле. Краткое описание наиболее популярных заводских моделей поможет определиться с выбором.

«Суховей»

Изделие имеет отличные показатели КПД, работает с плитками «Гефест». Теплообменник просто привести в рабочее состояние, работать может как на пониженных, так и на повышенных оборотах. Производительность может достигать 184 куб. м/час, а бесшумность порадует каждого.

«Сибтермо» СТ-1.6

Вес изделия менее двух кило, а работоспособность на порядок выше предыдущего. Обусловлено это наличием двух вентиляторов, благодаря чему значительно возникает пропускная способность. Работает от газовых и инфракрасных горелок. Особенностью является то, что за короткий промежуток времени изделие нагревает большие объемы воздуха даже при сильных морозах.

«Десна» БМ

Производитель данного теплообменника уверяет в очень высоком КПД, который не сравним с другими моделями. Вентилятор один, но работать изделие может как автономно, так и в режиме турбо. Прочная нержавеющая сталь корпуса покрыта эмалью, что позволяет ей выдерживать даже очень высокие температуры.

Покупать теплообменник для ловли зимой в палатке или сделать самостоятельно каждый решает сам, но с этим изделием рыбалка точно станет более комфортной. Теплообменник согреет рыболова даже при сильном морозе и ветре, а палатка защитит от других погодных неприятностей.

Сообщества › Охота и Рыбалка › Блог › Автономка или Теплообменник для палатки рыбака?

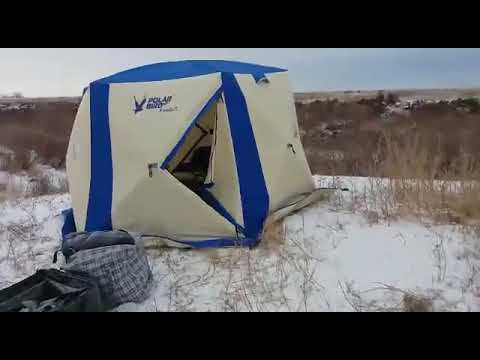

Друзья, я смотрю пошел новый тренд использовать автономный отопитель для обогрева палатки, поскольку я являюсь владельцем автономки и теплообменника, есть опыт использования этих отопителей, решил снять ролик, сравнительный тест на шум, температуру воздуха на выходе, ну и конечно же поделился своим мнением. Сейчас работаю над монтажом, постараюсь завтра разместить ролик. И конечно же все что я делаю не аксиома и не лабораторные исследования, просто наглядный пример разницы автономки и ТО относительно наших условиям применения, прошу понять правильно.
Мой канал www.youtube.com/c/ДмитрийЗаваруев
подписывайтесь что бы не пропустить.

Смотрите также

Комментарии 33

С теплообменником нужно быть крайне аккуратным и без газоанализатора я бы не стал использовать

Еще с какими проблемами, я живу в Костанае, есть общие знакомые с погибшими, они ужрались в хлам и закупорились в палатке с мощным отопителем, все, подчеркиваю все окна, клапана, двери были закрыты, горелка выжгла кислород и ребята банально погибли от асфиксии (удушья), про трагедию узнал буклавльно через пару часов после обнаружения тел и от людей там присутствующих, приборы отопления и палатки сами ни чего сделать не могут, вина 100% на пользователях, безграмотность, хплатность, разгильдяйство и пьянство, вот 100% причина конкретно этой трагедии, увы, но это факт не придуманый, а реальный, жаль ребят, в жизни очень не плохие люди были, царство им небесное.
В данном случае газоанализатор бы не спас т.к он реагирует на превышение по СО, на СО2 этот прибор ни как не реагирует

значит они все таки под градусом были а по видео не скажешь в палатке чисто, обычно если пьют все остается на столе.

Они в другой палатке жрали, не пили, а именно жрали как кони водяру, ребята им вечером звонили, там ни кто лыка не вязал уже

Написано на роду под поезд попасть, никогда не утонешь…

но голову отключать нельзя таки

А просто написать что лучше не вариант?

Нет, ролик разместил, в нем услышишь почему, уровень шума буквами текста в ухо не впихнуть

так завтра и посмотрим.

Ссуть в целесообразности использования автономки в палатке для обогрева

ааа, не заметил — он же ХИТРЫЙ.

чё подписаться и весь канал посмотреть ради ответа на вопрос?

Подписаться что бы не пропустить, если ЧЁ не интересно не подпсывайся и не смотри, а ЧЁ😂

да чёта стало интересно чяго лучше, да ролик ни куя не находиться.

конечно, я же уже седьмой час над ним работаю, к утру думаю управится, у нас уже 1,10 времени)))

газ очень опасен
со2
что бы не задохнуться!

Садись, два. Не СО2 а СО.

Если вы colasic то вам.

У меня не выделеено в вашем сообщение кому оно адресовано почемуто

Садись, два. Не СО2 а СО.

Свойства углекислого газа

Углекислый газ CO2 не имеет цвета и запаха. В обычных условиях он не имеет и вкуса. Однако при вдыхании высоких концентраций диоксида углерода можно почувствовать во рту кисловатый привкус, вызванный тем, что углекислый газ растворяется на слизистых и в слюне, образуя слабый раствор угольной кислоты.

Кстати, именно способность диоксида углерода растворяться в воде используется для изготовления газированных вод. Пузырьки лимонада – тот самый углекислый газ. Первый аппарат для насыщения воды CO2 был изобретен еще в 1770 г., а уже в 1783 г. предприимчивый швейцарец Якоб Швепп начал промышленное производство газировки (торговая марка Schweppes существует до сих пор).

Углекислый газ тяжелее воздуха в 1,5 раза, поэтому имеет тенденцию «оседать» в его нижних слоях, если помещение плохо вентилируется. Известен эффект «собачьей пещеры», где CO2 выделяется прямо из земли и накапливается на высоте около полуметра. Взрослый человек, попадая в такую пещеру, на высоте своего роста не ощущает избытка углекислого газа, а вот собаки оказываются прямо в густом слое диоксида углерода и подвергаются отравлению.

CO2 не поддерживает горение, поэтому его используют в огнетушителях и системах пожаротушения.

газ очень опасен
со2
что бы не задохнуться!

СО2 это углекислота, Моноокси́д углеро́да СО (угарный газ), СО присутствует при сгорании любого толива в.т.ч и ДТ

вы поняли что я хотел сказать

Нет, смотрим картинку внимательно, в ролике это 1.01 минута, и понимаем на сколько, к огромному сожалению у нас технически безграмотный народ и насколько пренебрегают элементарными требованиями ТБ, а если совсем по русски, то какого хера там присутствует шибер? Это та штука которая перекрывает выхлопную труб и естественно по этой причине все продукты горения пошли в палатку, ну а это уже и явилось причиной гибели безалаберных пользователей, пусть покоятся с миром, очень жаль, но нас ни что не учит доходчивее чем собственные ошибки, к сожалению, как в данном примере, ошибка стала последней и смертельной.

Так что не оборудование или газ тут виной, а безграмотность, халатность и не желания ознакомится с элементарными требованиями ТБ, УВЫ

вы поняли что я хотел сказать

Дополню пожалуй, все эти трагические ситуации я знаю почти со дня пришествия, в силу того что, я ночник и много друзей ночьники (ночью рыбачим) я все их анализирую и разбираю по косточкам, по кадрам, по всем источникам, у нас в Казахстане в прошлом году два человека погибло наши земляки, с одного города, есть общие знакомые, вою по сайтам было, сто только не несли/, а причиной трагедии стала банальная синька и безалаберность, в том числе и присутствующих там выживших к счастью, видели что палатка закупорена напрочь, мощный отопитель и неимоверная жара, но так как сами были ужратыми на все забили, зато ума хватило на утро при обнаружении трупов все снять на смарт и засрать весь ватсап.
Так что умыть меня тут не получится, первый свой ТО я сделал лет так 8 назад, когда их не то что не продавали, про них почти ни кто и не слышал, опыт применения огромен и есть с чем сравнивать, ну я думаю после просмотра ролика это станет ясно, удачи!

Теплообменник для палатки

Суровые зимние условия заставляют любителей подледной ловли задумываться над тем, как сделать рыбалку более комфортной. Теплая одежда – это, конечно же, хорошо, но только ее недостаточно для того, чтобы полностью отдаться любимому делу, не обращать внимания на мороз и ветер. Поэтому сегодня многие рыбаки-зимники предпочитают рыбачить в палатке с источником тепла, обогревающим внутреннее пространство.

Когда специальные палатки для рыбалки зимой только начали появляться, для их обогрева применялось все: парафиновые свечи, сухое горючее, примусы, газовые лампы и так далее. Но у каждого из перечисленных вариантов есть свои недостатки. Например, громоздкость некоторых конструкций, низкая эффективность, необходимость постоянно отвлекаться от рыболовного процесса. Опять же высокий риск возгорания, несмотря на то, что большинство производителей палаток сегодня используют материалы с огнеупорной пропиткой. Проблема долгое время оставалась нерешенной, пока кто-то не придумал отличную альтернативу стандартным печкам – теплообменник для зимней палатки, обеспечивающий безопасную подачу тепла и поддержание оптимальной температуры внутри временного помещения.

Что представляет собой теплообменник?

В отличие от многих других обогревающих приспособлений этот прибор выводит наружу продукты сгорания, благодаря чему нет необходимости «впускать» внутрь свежий воздух и терять при этом произведенное тепло. Для этого в палатке должен быть предусмотрен хотя бы один люк в верхней части. Кроме дымохода из конструктивных особенностей стоит выделить наличие нагревающих воздух трубок и вентилятора для усиления эффекта (работает от батареек или аккумулятора).

Как функционирует теплообменник в палатку для зимней рыбалки? Горелка, установленная снизу, нагревает трубки обменника, через которые с помощью вентилятора протягивается воздух. Проходя через них, он тоже нагревается и попадает в палатку. Газы, появившиеся в результате сжигания топлива, выходят наружу по дымоходу. Как видим, ничего сложного. Такая конструкция похожа на жаротрубные теплообменники, применяемые в твердотопливных котлах, да и работает она по тому же принципу. Воздух, прошедший по разжаренным трубкам, превращается в сухое тепло и обогревает внутреннее пространство палатки.

Теплообменники могут иметь разное тепловое излучение. У одних излучение более сильное, у других слабее. Эта важная техническая характеристика зависит от:

• тепловой мощности горелки;
• нагреваемой площади;
• материала, из которого произведен прибор;
• формы теплообменника.

Что касается формы, то круглый вариант эффективнее прямоугольного, поскольку в нем нет углов, где могло бы «застаиваться» тепло.

Преимущества ловли с теплообменником

Из каких бы плотных тканей не была сшита палатка, без дополнительного обогрева она сможет защитить разве только от ветра, но не от мороза или сырости. Именно поэтому рыболову приходится ее отапливать. И если пару часов еще можно обойтись парафиновой свечой или несколькими таблетками сухого спирта, то для продолжительной рыбалки понадобится что-то более серьезное. Почему стоит сделать выбор в пользу теплообменника? Плюсов у этого прибора более чем достаточно. К ним можно отнести:

• возможность нагреть палатку за считанные секунды;
• максимально эффективное потребление тепла, производимого горелкой;
• выход газов, возникающих в результате сгорания топлива и кислорода;
• отсутствие нежелательной влаги (воздух внутри становится не только теплым, но и сухим);
• совместимость с любыми газовыми горелками, которые есть сегодня в продаже;
• возможность использовать в качестве плитки (к примеру, можно подогреть остывший чай);
• компактность (прибор не занимает много места).

Недостатки тоже имеются. Теплообменник можно ставить только в палатке, в которой есть отверстие для вывода дымохода. Кстати, некоторые изобретательные рыболовы совершенствуют (по их мнению) магазинные устройства и выводят дымоход снизу – между полом палатки и ее стенкой. Кроме того для правильной работы прибора требуется электропитание, а это значит что нужно снимать с автомобиля аккумулятор или возить с собой другой источник питания.

Еще один негативный момент – теплообменник занимает определенное пространство. Если в трехместной палатке ловят два рыбака, тогда он не создаст никакого дискомфорта, но бывает, что под одним куполом пытается поместиться больше людей, чем положено. В этом случае для прибора места не останется, придется согревать себя собственным дыханием.

Газовый или бензиновый?

Горелки работают на разных видах топлива, самые распространенные – газ и бензин. Газовый теплообменник для палатки прекрасно подходит как для рыбалки со льда, так и для зимнего туризма. Понятно, что такое устройство работает на газу.

При желании его можно сделать более функциональным, а именно приспособить для приготовления пищи. Газ подается на горелку из баллона, который иногда преподносит сюрпризы. Дело в том, что при отрицательных температурах его содержимое может замерзать, поэтому многие предпочитают пользоваться небольшими газовыми баллончиками, помещающимися внутри палатки. Народные умельцы идут своим путем. Они обвивают баллон медной трубкой или пластиной и выводят ее конец на горелку. Металл греется и не позволяет замерзнуть содержимому баллона. Более серьезных недостатков у газового теплообменника нет. Это простой в эксплуатации, надежный и долговечный прибор, заслуживший признание многих любителей подледного лова. Его полезность уже оценили тысячи сторонников комфортной ловли.

Бензиновые модели не менее эффективны, к тому же они дешевле и компактнее (и сама конструкция, и емкость с топливом). Но есть один нюанс, который заставляет рыбаков отказываться от них.

Как вариант можно приобрести прибор со спиртовой горелкой, но такой больше подходит для межсезонья (весна, осень), а зимой его эффективность минимальна. Нагреть таким большую палатку вряд ли получится.

Лучшие заводские теплообменники

Это оборудование появилось на рыболовном рынке относительно недавно, поэтому в магазинах большого разнообразия не увидишь. Но из того, что они предлагают, можно выбрать прибор, отвечающий всем требованиям суровой зимней рыбалки. Перечислим самые популярные модели:

1. СИБТЕРМО СТ-4,5 – продукт омских мастеров, который сейчас называют хитом продаж. Теплообменник производится из алюминиевого сплава, обладающего хорошей теплопроводностью. За счет естественной конвенции он способен обогреть не только зимнюю палатку, но и небольшое жилое помещение. Абсолютно безвреден для здоровья, отработанные газы выводятся наружу. Подача воздуха осуществляется тремя вентиляторами, работающими от напряжения 12В. Корпус прибора покрыт термостойкой краской. В комплект входит инфракрасная газовая горелка, а вот трубы и баллон с газом придется покупать отдельно. Общий вес устройства – 7,4 кг. Стоит СИБТЕРМО СТ-4,5 чуть больше 200 долларов, но цена себя оправдывает. Особенно на рыбалке при экстремально низкой температуре.
2. СУХОВЕЙ – отличный теплообменник из нержавеющей стали с алюминиевыми трубками внутри, которые обеспечивают хорошую отдачу тепла. Оснащен вентилятором с возможностью регулировки мощности (есть диммер), максимальное количество оборотов в минуту – 3100. Вентилятор защищен от перегрева специальной заградительной шторкой. Выходная труба прибора находится в нижней части корпуса, что значительно увеличивает КПД благодаря задержке горячих газов. Разработчики рекомендуют использовать для этого теплообменника инфракрасную горелку 2,3 кВт. В комплект она не входит, поэтому СУХОВЕЙ вдвое дешевле модели, описанной выше. Если к демократичной цене добавить еще и незначительный вес (всего 2,9 кг), надежность, долговечность и простоту в эксплуатации, то можно смело сказать, что это один из лучших вариантов.
3. ДЕСНА БМ – еще один неплохой аппарат с одним, но большим кулером, обеспечивающим циркуляцию воздуха в палатке. Это устройство может работать в двух режимах: автоматическом и турбо. Источником питания служит 12-вольтовый аккумулятор или комплект батареек. Запускается теплообменник просто, надо всего лишь установить его над горелкой, поставить дымоход, подключить вентилятор, разжечь горелку и проверить тягу. При первом запуске необходимо обеспечить хорошее проветривание, поскольку возможны посторонние запахи. Спустя полчаса работы они исчезнут. Считается, что КПД этого теплообменника выше, чем у большинства конкурентов. То есть, он быстро нагревает воздух до высокой температуры, но при этом, к сожалению, нагревается сам. Случайное прикосновение к корпусу, разогретому до 130 градусов, вызовет сильный ожог. Устанавливать такой прибор рядом с легковоспламеняющимися материалами категорически нельзя. А еще после выключения газовой горелки он долго остывает, даже если оставить вентилятор включенным на всю мощность.

И перечисленные заводские теплообменники для зимней рыбалки, и те, что не попали в список, примерно одинаково справляются со своей задачей. Поэтому при выборе кроме способности «производить» теплый сухой воздух (уровень теплового излучения) стоит учесть и другие характеристики аппарата. Например, его габариты и вес. Он не должен быть чересчур тяжелым, занимать много места и мешать рыболовному процессу.

Теплообменник для палатки своими руками

Сегодня обогреватель для зимней палатки можно приобрести везде, даже в небольшом районном центре, но некоторых неугомонных умельцев заводские изделия почему-то не устраивают. Даже самые удачные варианты им не по душе. Кому-то жалко денег, а кто-то просто привык все делать сам, вот так и появляются на свет новые «версии» теплообменников. На самом деле сделать прибор несложно. Справится каждый, кто хоть иногда держит в руках инструменты. Итак, как сделать теплообменник своими руками.

Идеальным материалом для изготовления теплообменника для зимней рыбалки своими руками будет тонкая нержавейка и алюминиевые трубки. Если в хозяйстве таких не нашлось, подойдет обычное листовое железо и обрезки металлической трубы диаметром 0,15 или 0,20 мм. Чтобы соорудить из всего этого теплообменную конструкцию, потребуется дрель и сварочный аппарат. Сначала из листового металла необходимо вырезать два идентичных прямоугольных куска и высверлить в них отверстия для трубок. Понятно, что отверстия должны совпадать по высоте и ширине, если поставить отрезки один напротив другого. Дальше трубки по очереди привариваются к обоим кускам.

Когда непосредственно сам теплообменник готов, можно приступать к сборке корпуса, предварительно вырезав из листового металла еще четыре прямоугольных куска подходящего размера. В том, что будет сверху, нужно вырезать широкое отверстие под дымоход. А в нижнем просверлить несколько дырок, через которые будут нагреваться внутренние трубки. Сначала привариваются боковые крышки, затем днище и верхняя крышка.

Поскольку теплообменник будет стоять над горелкой, ему необходимы ножки соответствующей длины. Их можно изготовить из любых металлических стержней или проволоки диаметром 0,5-0,7 см. Кстати, если ножки сделать складными, а не просто приварить, конструкцию будет намного удобнее транспортировать.

В принципе аппарат готов, остается только оснастить его вентилятором для циркуляции воздуха. С этой функцией отлично справится почти бесшумный кулер от любого старого компьютера, нужно только придумать, как закрепить его в задней части конструкции. Можно приварить по бокам «ушки» и прикрутить вентилятор к ним.

Ну, все! Можно подключать газовый баллон, зажигать горелку, включать вентилятор и наслаждаться теплом. Температура воздуха в палатке регулируется путем уменьшения/увеличения огня горелки. Когда металл обгорит, изделие можно будет покрасить термостойкой краской, чтобы придать ему эстетичный вид.

Что представляет собой теплообменник для палатки и как его собрать

Здесь вы узнаете:

Любой турист знает, что двухслойная палатка значительно лучше однослойной. Она хорошо защищает от холода и жара, образуя что-то вроде термоса. Но в лютую зиму обойтись без дополнительного обогрева просто невозможно. Проблему решает теплообменник для зимней палатки. Этот компактный и легкий аксессуар обеспечит эффективную и безопасную подачу тепла, позволяя обогревать палатки большого объема.

Для чего нужен теплообменник

Существует много видов газовых палаточных печек. И их общим недостатком является то, что некоторые из них не удаляют продукты сгорания наружу. Это довольно опасно, есть риск отравиться продуктами сгорания. Также в палаточное пространство попадает влага, образующаяся в процесс сгорания – влажное тепло не является оптимальной средой для длительного пребывания людей.

Теплообменник для зимней палатки – это отличное решение, обеспечивающее более безопасный обогрев с помощью газовых горелок. Принцип их действия прост:

• Расположенная под теплообменником горелка нагревает конструкцию;
• Через трубки обменника протягивается воздух, нагревающийся и попадающий в зимнюю палатку;
• Продукты сгорания отводятся через дымоход наружу палатки.

Источником питания выступает аккумулятор, в качестве вентилятора используются малошумящие компьютерные кулеры или вентиляторы иного типа.

По своей конструкции прибор напоминает небольшой жаротрубный теплообменник, используемый в твердотопливных отопительных котлах. Через него проходит жар от горелки, а по трубкам прогоняется воздух. На выходе мы получаем сухое тепло, вполне комфортное и согревающее людей.

Достоинства теплообменников для зимних палаток

Давайте посмотрим, чем хороши данные приборы:

• Ускоренный прогрев внутреннего пространства палатки;
• Отсутствие излишков влаги;
• Более эффективное поглощение выделяемого горелкой тепла;
• Совместимость с любыми типами газовых горелок;
• Компактная конструкция;
• Встроенные дымоходы для удаления продуктов сгорания.

Есть и недостатки:

• Занимает свободное пространство;
• Требует электропитания;
• Требует хорошего дымохода и его вывода за пределы палаточного пространства.

Теплообменники идеальны для путешественников и любителей зимней рыбалки, имеющих возможность перемещать с собой большое количество вспомогательных устройств и аксессуаров – например, в автомобиле.

Заводские модели

Рассмотрим самые популярные разновидности теплообменников для зимних палаток. Оборудование новое, поэтому особого разнообразия мы здесь не увидим. Но и того, что есть в продаже, более чем достаточно.

Теплообменник Суховей

Перед нами неплохой прибор, изготовленный из прочной нержавеющей стали и алюминиевой трубы. Он отличается производительностью до 184 куб. м/час и может работать на повышенных и пониженных оборотах. Тщательно продуманная конструкция обеспечивает высокий КПД, а малошумящий вентилятор избавляет пользователей от лишних шумов. Аппарат легко раскладывается в рабочее состояние и работает с плитками от производителя Гефест. Стоимость модели составляет коло 7000 рублей.

Теплообменник для рыбалки Сибтермо СТ-1.6

Представленная модель отличается наличием сразу двух вентиляторов, что увеличивает пропускную способность. Это отличный теплообменник в палатку для зимней рыбалки, позволяющий максимально быстро прогреть большой объем воздуха. Вес агрегата составляет всего 1,88 кг, он может эксплуатироваться совместно с любыми газовыми и инфракрасными горелками. Даже в самую лютую зиму в вашей палатке будет тепло и комфортно. Дымоход в данной модели подключается сверху.

Теплообменник «Десна БМ»

Максимально компактный, с одним вентилятором, идеально подходит для зимней палатки. Работает как в автоматическом режиме, так и в режиме турбо. Может использоваться совместно с любыми горелками и печками (в том числе с инфракрасными). Корпус изготавливается из нержавеющей стали и защищается стойкой эмалью, выдерживающей нагрев до высоких температур. Производитель заявляет о высоком КПД, несравнимом с КПД любых других аналогов. Стоимость агрегата составляет около 7000 рублей.

Теплообменник для зимней палатки своими руками

Сделать теплообменник для палатки своими руками не составит особого труда. Затраты на металл будут минимальными, самоделка окажется более выгодной, чем ее заводские аналоги. При изготовлении самоделки не требуется какая-то фантастическая точность в соблюдении габаритов – это не двухконтурный котел, а простейший самодельный теплообменник в палатку для отдыха и рыбалки в холодных зимних условиях.

Делать теплообменник для зимней палатки лучше всего из нержавеющей стали и алюминиевых трубок. Если нет ни того, ни другого, найдите любую тонкостенную металлическую трубу диаметром около 20 мм и листовое железо толщиной 1 мм. Также вам потребуется сварочный аппарат и дрель со сверлом по металлу подходящего диаметра. Сборка не займет у вас много времени, с монтажом можно справиться буквально за день.

Все размеры носят скорее рекомендательный характер, вы вполне можете что-то изменить специально для ваших нужд.

Подготовка теплообменных труб

Первая наша задача – соорудить непосредственно сам теплообменник по образу и подобию его жаротрубнного собрата. Для этого необходимо взять два прямоугольных отреза листового металла и наметить в нем отверстия под теплообменные трубки. Рекомендуем сделать три ряда в шахматном порядке – пять трубочек в верхнем и нижнем рядах, четыре трубки в среднем ряду. Самая сложная задача заключается в том, чтобы приварить трубки с двух сторон к двум листам металла.

Сборка корпуса

Далее собираем корпус из еще четырех отрезков. В верхней части делаем отверстие под дымоход. Его необходимо продумать так, чтобы дымоход легко снимался. Привариваем верхнюю крышку к нашему теплообменнику, по бокам привариваем боковые крышки. Пробовать обогревать зимнюю палатку еще рано – нужно сделать ножки.

Лучше всего, если ножки будут складными, но можно обойтись и без этого. Сделайте их из тонких металлических стержней (проволоки), отмеряя их длину не забудьте учесть высоту используемой плитки/горелки. Соответственно, нижняя часть нашего теплообменника для зимней палатки несплошная – здесь располагается вырез, в котором виднеются внутренние трубки. Именно через этот вырез пламя и жар будут проникать внутрь нашего агрегата.

Работа с электрической частью

Для работы теплообменника для зимней палатки потребуется хороший вентилятор. Мы рекомендуем взять производительный кулер диаметром 120 мм от стационарного компьютера. Такие кулеры обладают хорошей пропускной способностью и минимальным уровнем шума. Привариваем к задней части нашего теплообменника подходящий крепеж, прикручиваем вентилятор, припаиваем длинные проводники для подключения к аккумулятору (подойдет ШВВП 2х0,75).

Теперь все готово для запуска теплообменника. Размещаем его в зимней палатке, подсоединяем дымоход и выводим его наружу, снизу размещаем печку/горелку. Подключаем газовый баллон, поджигаем газ, включаем кулер и ждем разогрева. Пока не обгорит металл, возможен неприятный запах. Через 10-15 минут наш агрегат выйдет на рабочий режим – отрегулируйте температуру воздуха путем регулировки печки/горелки.

Теплообменник для палатки своими руками

Самодельный теплообменник для зимней палатки сделанный своими руками, подробное описание изготовления самоделки с фото.

Привет любителям зимней рыбалки! В общем то ездил я на рыбалку с плиткой, удобная маленькая под цанговый баллон. Палатка у меня большая, и вдвоем там раздолье, а вот когда один, просто холодно.

И вот ездил на рыбалку и попал в мороз, нет плитка безусловно помогает, но хотелось бы больше тепла и не задыхаться чтоб, ну и решил сделать самодельный теплообменник для палатки.

Результат превзошел все мои ожидания если честно, в палатке ЖАРА реальная, теперь буду полы делать в палатку.

Итак, на фото показан процесс изготовления теплообменника для палатки. Из материалов понадобится листовой металл, у меня нержавейка 0,8, также понадобится герметик автомобильный высокотемпературный.

Корпус теплообменника сделан без сварки, только клепки.

Радиатор печки от Жигулей (20-ти трубочный) режем вдоль.

В корпус теплообменника поставил вентилятор от компьютера.

Выход трубы под дымоход.

Вот такой теплообменник, весит 1,7 кг. Ставится на плитку маленькую китайскую, труба выхлопа от сантехники 50 мм. Угара нет, тепло есть. Баллона газа хватает на более долгое время, так как не жаришь на всю, также чай вскипятить можно прям на ней в кружке.

Если кто повторять будет — не забудьте обжечь сначала, а то воняет при первой топке.

Фото использования теплообменника в палатке нет, поэтому взяты вот эти из интернета, принцип один и тот же.

Снизу тепло идет от газовой плитки, нагревает трубки. Вентилятор от аккумулятора, прогоняет тепло через трубки. Угарный газ вылетает в трубу.

Важно. В палатке должно быть открыто вентиляционное отверстие! Не оставляйте включённую плитку когда ложитесь спать, всегда есть риск отравиться угарным газом.

Автор самоделки: Кирилл.
